■ 產品描述

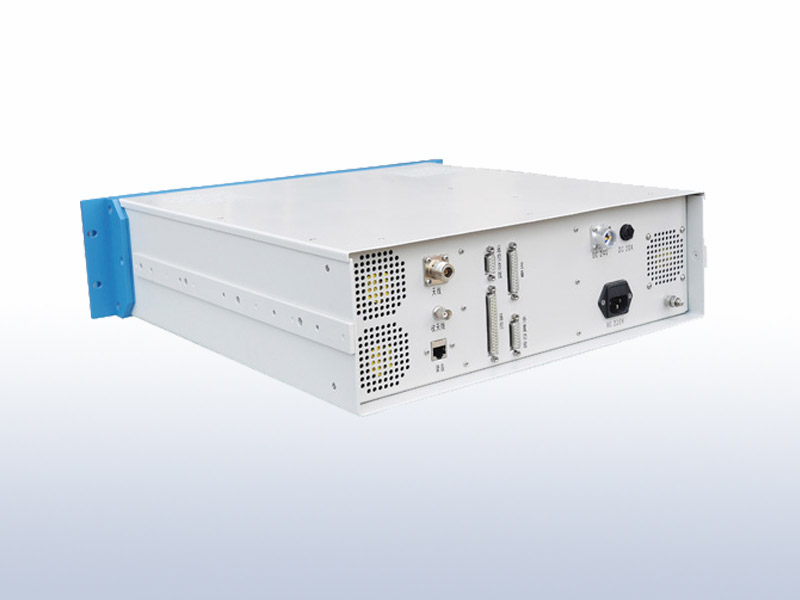

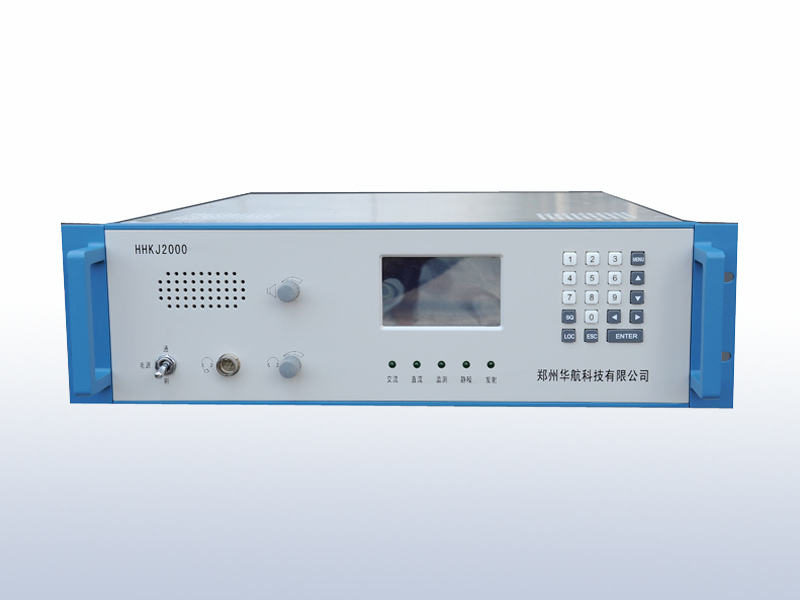

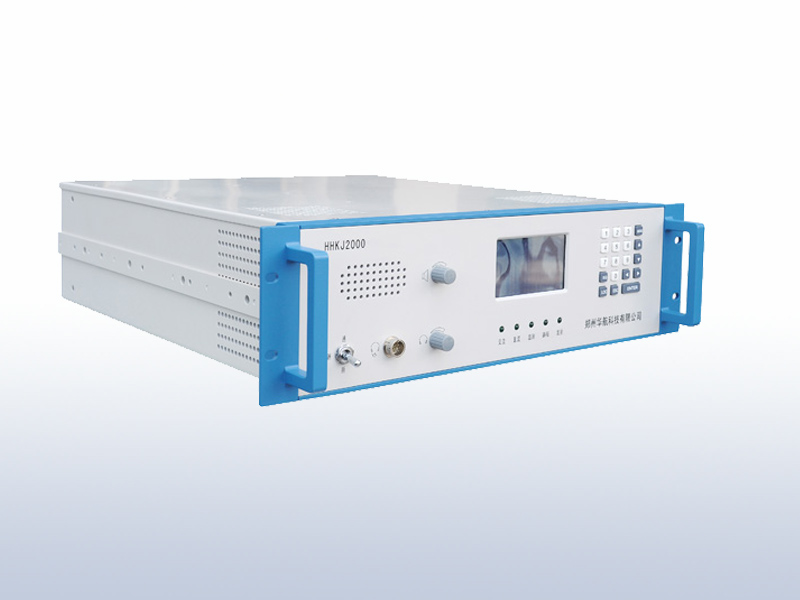

HHKJ2000甚高頻收發信機是我公司獨立自主研發的新型甚高頻地空通信收發信機,用于民用航空地空通信和空管系統。其與集中控制系統、甚高頻濾波器、天線分路器、天線合路器和甚高頻共桿天線可共同組成多收多發的民航通信指揮系統。 ■ 規格參數
a) 整機性能特性
| 工作頻率 | 118 MHz ～ 144 MHz（118 MHz ～ 156 MHz可選） |
| 頻率穩定度 | ±1×10-6 |
| 信道間隔 | 25 kHz/12.5 kHz /8.33 kHz |
| 預制波道數 | 99 |
| 調制類型 | 調幅（A3E） |
| 功率等級 | 功率等級 |
| 工作模式 | 工作模式 |
| 天線接口 | 50 Ω，N型孔座（收/發共用）；50 Ω，BNC型孔座（收天線接口） |
| 供電方式 | 交流220 V±22 V，50 Hz±5 Hz；直流 24 V±2.4 V |
| 結構尺寸 | 4U，標準19英寸 |
| 尺寸大小 | 482 mm×133 mm×536 mm（含把手） |
| 載波功率 | 50 W（10 W ～ 50 W可調） |
| 調制深度 | 30% ～ 90% 最大99% |
| 音頻響應 | -3 dB ～ +1 dB |
| 調制失真 | ≤5% |
| 諧波抑制 | ≥80 dBc |
| 雜波抑制 | ≥90 dBc |
| 鄰道功率 | ≤-60 dBc |
| 寄生頻偏 | ≤2 kHz |
| 載波噪聲電平 | ≤-45 dB |
| 靈敏度 | 118 MHz ～ 136 MHz≤1 μV,，137 MHz ～ 144 MHz≤1.3 μV |
| 選擇性 | 6 dB帶寬 ≥±7.5 kHz,，80 dB帶寬 ≤±25 kHz |
| 靜噪范圍 | 信納比8 dB～15 dB |
| 鏡像抑制 | ≥80 dB |
| 中頻抑制 | ≥100 dB |
| 鄰道抑制 | ≥75 dB |
| 互調抑制 | ≥70 dB |
| 本振輻射 | ≤-90 dBm |
| 降靈 | ≥80 dB |
| 音頻響應 | -3 dB ～ +1 dB |
| 音頻失真 | ≤5% |
| 線路輸出 | 額定0 dBm±1.5 dBm，-12 dBm ～ 0 dBm可調整 |
| 揚聲器 | 8 Ω，500 mW |
